Zapojení mechanického návěstidla
Zapojení návěstidel

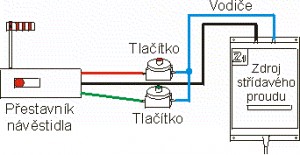

Mechanická návěstidla se vyrábějí ve dvou provedeních. První pracují podobným způsobem jako výhybky a k jejich přestavování slouží dva elektromagnety, které se ovládají stiskem příslušných tlačítek. Funkce a zapojení vidíte na obrázku, protože vše je obdobné jako u výhybek, nejsou již zde podrobnosti znovu uváděny.
Druhý typ mechanických návěstidel používá k ovládání pouze jeden elektromagnet, který zvedá rameno. Pokud přerušíme přívod elektrického porudu, rameno samovolně spadne svou vahou zpět. Co z toho vyplývá. Po celou dobu zvednutí ramena musí cívkou návěstidla procházet elektrický proud. Proto k ovládání místo tlačítek použijeme vypínač, případně přepínač.

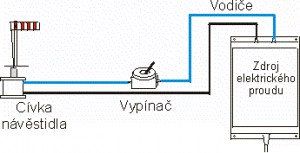

Obvod obsahuje zdroj elektrického proudu, mechanické návěstidlo, vypínač a vodiče na propojení. Funkce je jednoduchá: po sepnutí vypínače začne obvodem procházet proud a dojde k zvednutí ramena. to bude zvednuto po celou dobu sepnutí vypínače. Po vypnutí rameno samo spadne do původní polohy. Nevýhodou těchto návěstidel je právě tato uváděná vlastnost - po celou dobu musí návěstidlem procházet elektrický proud, tím dochází k zahřívání cívky a při dlouhém provozu může dojít k deformaci návěstidla.
